Электросхемы Hyundai HD 35 / HD 45 / HD 65 / HD 72 / HD 75 / HD 78 с 2003 года

Электросхемы

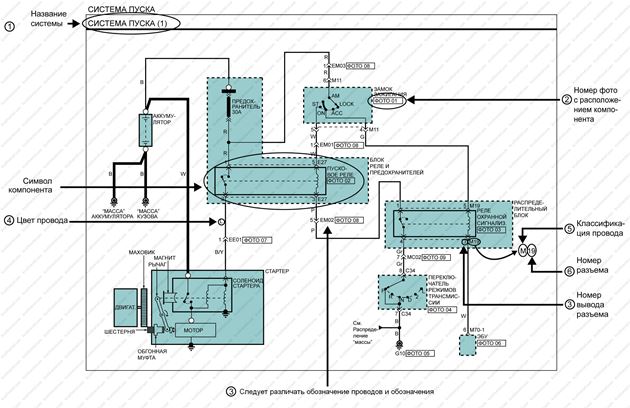

Как пользоваться схемами

  • *Система пуска
  • Система пуска (1)
  • Название системы
  • В
  • Аккумулятор
  • В
  • В
  • W
  • Символ компонента
  • Цвет провода
  • “Масса” аккумулятора
  • ” Масса” Кузова
  • Маховик
  • Магнит
  • Рычаг
  • Двигат.
  • Шестерня
  • Обгонная муфта
  • Соленоид стартера
  • Стартер
  • В/Y
  • 1
  • EE01
  • Фото
  • 07
  • 2
  • 1
  • R
  • R
  • Предохранитель
  • 30А
  • R
  • 1
  • ЕМ03
  • Фото
  • 08
  • R
  • 6
  • М11
  • АМ
  • ST
  • LOCK ACC
  • ON
  • Замок зажигания
  • Фото
  • 01
  • 5
  • W
  • 1
  • EM01
  • Фото
  • 08
  • 4
  • М11
  • 5
  • Е27
  • Пусковое реле
  • Фото
  • 02
  • Блок реле и предохранителей
  • 3
  • E27
  • P
  • 5
  • ЕМ02
  • Фото
  • 08
  • P
  • См. Распределение питания ”массы”
  • G10
  • Фото
  • 05
  • В
  • В
  • 7
  • С34
  • P
  • R
  • N
  • D
  • 2
  • L
  • Переключатель режимов трасмиссии
  • 8
  • С34
  • Gr
  • 7
  • MC02
  • Фото
  • 09
  • Gr
  • 4
  • 1
  • 5
  • М19
  • Реле охранной сигнализ.
  • Фото
  • 03
  • 3
  • М19
  • ЭБУ
  • Фото
  • 06
  • 3 Номер вывода разъема
  • 6 Номер разъема
  • 5 Классификация провода
  • 2 Номер фото с расположением компонента
  • Следует различать обозначение проводов и обозначения разъемов*

(1) Название системы:

  • Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности.
  • Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности.

(2) Расположение компонента:

  • Для облечения поиска компонента снизу от обозначения самого компонента приводится номер фото, на котором изображено его расположение. Сами фотографии размещены в соответствующем разделе данной главы.
